紅黑電源隔離插座簡介

國家保密局指定產品 國內首創 技術領先
國家級新產品獎
省部級科學技術進步二等獎

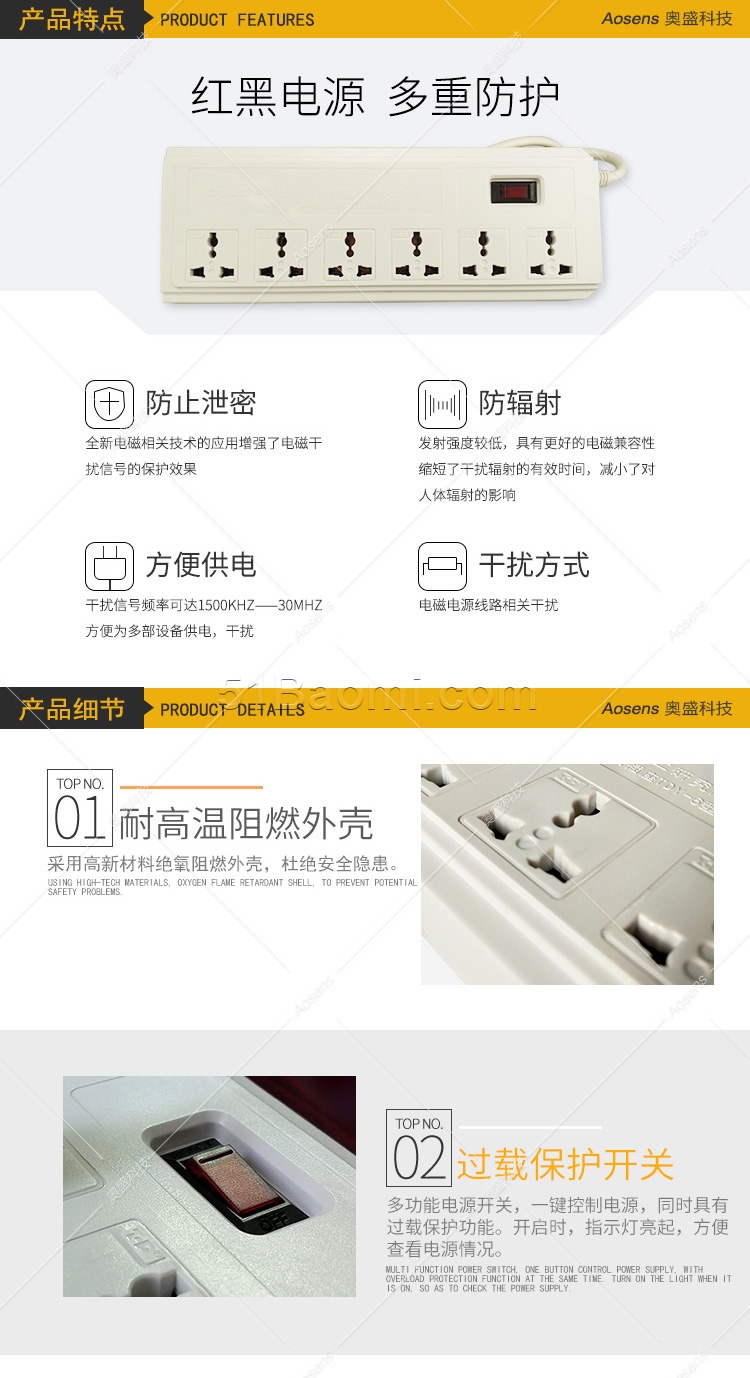

功能特點

全新電磁相關技術的應用增強了電磁干擾信號的保護效果
發射強度較低，具有更好的電磁兼容性
縮短了干擾輻射的有效時間，減小了對人體輻射的影響
干擾信號頻率可達1500khz——30MHz，方便為多部設備供電，干擾。
輸出更為穩定，外形美觀，復合設計，易于安裝放置。

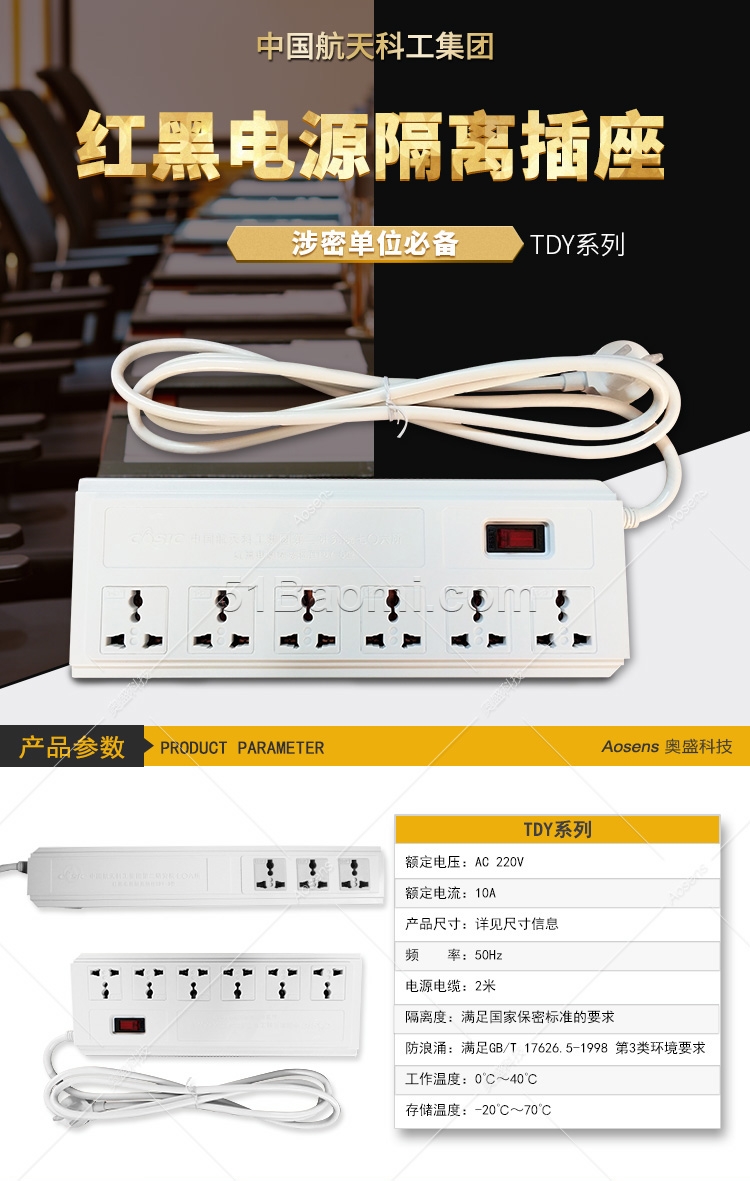

技術指標

A. 干擾方式：電磁電源線路相關干擾
B. 干擾頻率范圍：1500khz——30MHz
C. 隔離度 ：≥50dB
D. 電源電壓：220V±10%，50Hz
E. 最大電流：10A


一、 防止電源線傳導發射泄漏的實際意義和重要性

　　隨著信息安全的重要性前所未有的引起社會的關注，TEMPEST（電磁泄漏發射）技術的研究也越來越被重視。信息設備如果存在時變電流信號就會產生電磁波，這種發射不是信息設備正常工作所需要的，如果這些發射的成分中攜帶有敏感的明文信息，被稱為電磁泄漏發射。電磁泄漏發射如果被截獲還原，有可能造成敏感信息的泄漏。對于電磁泄漏發射信號中所攜帶的敏感信息進行分析，測試，接收，還原以及防護的一系列技術構成了信息安全保密的一個專門研究領域：TEMPEST。

　　根據傳輸方式，電磁泄漏發射分為無線路徑的輻射泄漏發射和有線路徑的傳導泄漏發射。其中傳導泄漏發射又包括通信線傳導泄漏發射和電源線傳導泄漏發射。信息設備經過所接的電源線通過傳導泄漏發射造成信息的泄漏是TEMPEST技術研究的重要方面，也是TEMPEST防護所要考慮的重要方面。

　　隨著信息化建設的發展，很多單位建設了涉密信息系統，并按照保密要求與互聯網進行了物理隔離，但由于經驗不足或設備條件限制，卻忽視了電源線傳導泄漏發射的問題，關鍵的紅設備（紅設備是含有需防護的涉密信息的信息設備）往往與黑設備（黑設備指不含涉密信息的設備）共用電源，造成信息泄密的隱患。信息設備的電源線傳導泄漏發射問題，必須引起高度的重視。

二、 解決方法

國家保密局制定的國家保密標準《涉密信息設備使用現場的電磁泄漏發射防護要求》中明確規定，要求黨政機關涉密信息設備安裝使用時紅電源回路應與黑電源回路單獨供電。如果條件受限，不能單獨供電，則紅電源回路與黑電源回路之間必須采取濾波隔離措施。對所采用的電源濾波器也有明確的技術指標要求。目前實際應用中解決電源線傳導泄漏發射的辦法主要有紅黑設備使用相互獨立的電源（紅設備使用紅電源，黑設備使用黑電源）和紅設備加裝電源濾波器兩種。其中設備使用獨立電源的方法比較穩妥，但是受到設備使用場地條件的限制，原有的配電系統難以改造，而且多路獨立供電一般要加裝多路UPS，造成成本過高。加裝電源濾波器的方法比較簡單，符合TEMPEST的標準的設備或防護設備多數考慮了電源線傳導發射的問題，加裝了電源濾波器，這樣的設備使用起來比較靈活和方便，但是，TEMPEST設備的造價也很高。

對于有保護自己紅設備電磁泄漏信息安全需要的用戶，要解決電源線傳導泄漏發射方面的問題。

三、工作原理
“紅黑電源隔離插座”綜合采用電源線傳導泄漏發射的防護技術，包括濾波和屏蔽。連接通用電源和信息設備的兩端之間必須加裝高性能的電源濾波器，使進入到通用供電網絡的傳導泄漏發射減到最小。同時，對于紅黑電源隔離防護插座本身也要采取屏蔽技術，防止電源線之間的交叉感應耦合和電磁泄漏。
電源濾波電路圖
 四、構成

紅黑電源隔離插座”由以下部件組成：

① 濾波器 ② 屏蔽電源線插頭 ③ 可恢復過流保護器 ④ 電源插座　⑤ 通斷開關 ⑥ 電阻及發光二極管 ⑦ 底蓋

EMI濾波器


防止電磁信號泄漏的基本方法是將計算機工作時產生的高頻信號（150KHz～30MHz）衰減到很小，使接收機接收不到。

其工作原理就是采用EMI濾波器，衰減150KHz～30MHz的信號而對50Hz交流電其影響可忽略不計。

五、用途
“紅黑電源隔離插座”是一種涉密信息設備專用的紅黑電源隔離防護插座，它一端連接公共電源，另一端以插座形式為涉密信息設備供電，使用起來靈活方便，又能夠滿足設備電源線傳導泄漏發射防護的需要。當涉密信息設備工作時，其產生的高頻信號（信息）有可能通過市電電源線泄漏，紅黑電源隔離插座就是防止高頻信號（信息）通過市電電源線泄漏的一種裝置，是計算機信息保密的一種物理防護措施。

“紅黑電源隔離插座”可以用于下列涉密信息設備供電：

① 計算機 ② 顯示器 ③ 打印機 ④ 傳真機　⑤ 密碼機 ⑥ 掃描儀 ⑦ 小型交換機等

六、技術規范
符合國家保密標準“紅黑電源濾波隔離裝置技術要求和測試方法”要求
隔離度：≥50dB(1500KHz—30MHz)
電源電壓：220V±10%，50Hz
最大電流：10A
符合低壓電器的安全規范


七、注意事項
請在正常工作環境中使用，盡量避開高溫、高濕等惡劣工況；
所連接設備的總功率應小于2000瓦；
使用時請勿折疊、捆扎電源線。如需配套較短電源線，請在訂貨時告知或聯系客服；
請勿大力沖擊、碰撞產品，避免外殼和內部結構損壞；
請勿直接接觸雨雪等水性物質，避免漏電或擊穿；
請勿擅自拆卸產品。
